D2D系列門用電源歐姆龍開關

接點縫3mm以上的門用電源開關。 確保電源開關所必需的3mm以上的接點間隙 （標準型）。 采用雙重復位彈簧結構，強制脫離結構，保證安全性。 還有附帶維護中發揮威力的拉出、接通、鎖定機構的產品系列。
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項
類型
接點間隔
安裝形態
接點規格
標準型 拉出、接通、鎖定型*
3mm以上 1mm
螺釘安裝
1a1b
D2D-1000 D2D-2000
1a D2D-1001
——
1b
D2D-1002
——
面板安裝
1a1b
D2D-1100
D2D-2100
1a D2D-1101
——
1b D2D-1102
——
2a1b D2D-3103
——
2a D2D-3104
——
＊關于拉出、接通、鎖定機能，請參閱相關頁。

■ 額定值

項目
型號
額定電壓
阻性負載
標準型
AC250V
16A
拉出、接通、 鎖定型
AC250V
10A
注.上述額定值是在下面條件下測得得數據。
（1）環境溫度：20±2℃
（2）環境濕度：65±5%RH
（3）操作頻率：30次/min

■ 性能

項目 型號
D2D-1000系列
D2D-2000系列 D2D-3000系列
容許操作速度 10mm~1m/s
容許操作頻率
機械
300次/min
電氣
60次/min
絕緣電阻
100MΩ以上（DC500V絕緣電阻計）
接觸電阻（初始值）
50mΩ以下
耐電壓
同極端子間
AC2,000V 50/60Hz 1min AC1,000V 50/60Hz 1min AC2,000V 50/60Hz 1min
帶電金屬部與地之間 AC2,000V
50/60Hz 1min 		AC1,500V
50/60Hz 1min 		AC2,000V
50/60Hz 1min
各端子與非帶
電金屬部之間
AC2,500V
50/60Hz 1min 		AC1,500V
50/60Hz 1min 		—
各端子與驅動桿間 AC4,000V
50/60Hz 1min 		— AC4,000V
50/60Hz 1min
振動
誤動作
頻率10～55Hz 雙振幅1.5mm
沖擊
耐久
最大1,000m/s2
誤動作
最大500m/s2 最大300m/s2 最大500m/s2
壽命
機械
1,000萬次以上（60次/min）
電氣
10萬次以上（30次/min）
保護結構
IEC IP40
防觸電保護級
ClassⅡ
PTI（漏電特性）
175
使用環境溫度
-25～+85℃ 60%RH以下（無結冰、無凝露）
使用環境濕度
85%RH以下（+5~+35℃時）
重量
約14g(D2D-1000系列）
注. 上述數值為初始值。
*1. 關于試驗務必請另行查詢。
標準型
螺釘安裝
D2D-1000
D2D-1001
D2D-1002

D2D:Dimensions1
型號
螺釘安裝
D2D-1000
D2D-1001
D2D-1002
OF 最大 NC-OFF
NO-ON
TTF 最大
2.94 N{300gf}
5.88N {600gf}
7.35N {750gf} 		---
5.88N {600gf}
7.35N {750gf} 		2.94N {300gf}
---
7.35N {750gf}
OT min. 2.3mm 2.3mm 5.5mm
FP max.
OP NC-OFF

NO-ON

TTP 最大 ?
16.4mm
15.9±0.4mm
12.7 ±0.4mm
10mm 		17mm
---
12.7±0.4mm
10mm 		16.4mm
15.9±0.4mm
---
10mm
?

面板安裝
D2D-1100
D2D-1101
D2D-1102
D2D:Dimensions2
型號
面板安裝
D2D-1100
D2D-1101
D2D-1102
OF 最大 NC-OFF
NO-ON
TTF 最大
2.94N {300gf}
5.88N {600gf}
7.35N {750gf} 		---
5.88N {600gf}
7.35N {750gf} 		2.94N {300gf}
---
7.35N {750gf}
OT 最小 2.3mm 2.3mm 5.5mm
FP 最大
OP NC-OFF
NO-ON
TTP 最大 ?

12.4mm
11.9±0.4mm
8.7±0.4mm
6mm

13mm
---
8.7±0.4mm
6mm 		12.4mm
11.9±0.4mm
---
6mm
?

面板安裝
D2D-3103
D2D:Dimensions3
型號
D2D-3103
OF 最大 NC-OFF
NO-ON
TTF 最大
2.94N {300gf}
5.88N {600gf}
9.81N {1,000gf}
OT 最小 2.3mm
FP 最大
OP * NC-OFF
NO-ON
TTP 最大 ?
12.4mm
11.9±0.8mm
8.7±0.8mm
6.4mm

* 未指定兩電路的操作順序。
?
?
面板安裝
D2D-3104
D2D:Dimensions4
型號
D2D-3104
OF 最大 NC-OFF
NO-ON
TTF 最大
---
5.88N {600gf}
9.81N {1,000gf}
OT 最小 2.3mm
FP 最大
OP * NC-OFF
NO-ON
TTP 最大 ?
13.5mm
---
8.7±0.8mm
6.4mm

* 未指定兩電路的操作順序。
注. 1. 上述外形尺寸圖中，未注公差為±0.4mm。
? 2. 動作特性為向A方向()動作時的情況。
?

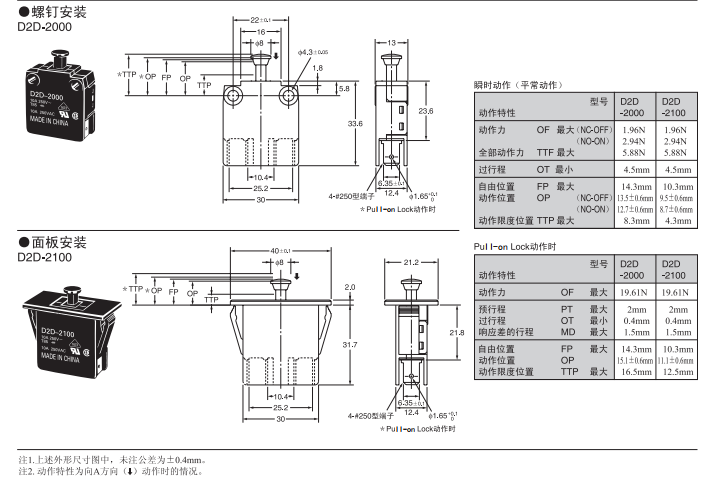

Pull-on Lock型
螺釘安裝
D2D-2000
D2D:Dimensions5

面板安裝
D2D-2100
D2D:Dimensions6

瞬時動作（平常動作）
型號
D2D-2000
D2D-2100
OF 最大 NC-OFF
NO-ON
TTF 最大
1.96N {200gf}
2.94N {300gf}
5.88N {600gf} 		1.96N {200gf}
2.94N {300gf}
5.88N {600gf}
OT 最小 4.5mm 4.5mm
FP 最大
OP NC-OFF
NO-ON
TTP 最大 ?
14.3mm
13.5±0.6mm
12.7±0.6mm
8.3mm 		10.3mm
9.5±0.6mm
8.7±0.6mm
4.3mm

Pull-on Lock動作時
型號
D2D-2000
D2D-2100
OF 最大 19.61N {2,000gf}
PT 最大
OT 最小
MD 最大 		2mm
0.4mm
1.5mm
FP 最大
OP
TTP 最大 		14.3mm
15.1±0.6mm
16.5mm 		10.3mm
11.1±0.6mm
12.5mm
